Б/У Операційний мікроскоп для нейрохірургії Carl Zeiss OPMI NC4 Neuro Surgical Microscope (Used)

Операційний мікроскоп для нейрохірургії

Carl Zeiss

OPMI Neuro NC4

Surgical Microscope (Used)

Б/У Мікроскоп у чудовому стані.

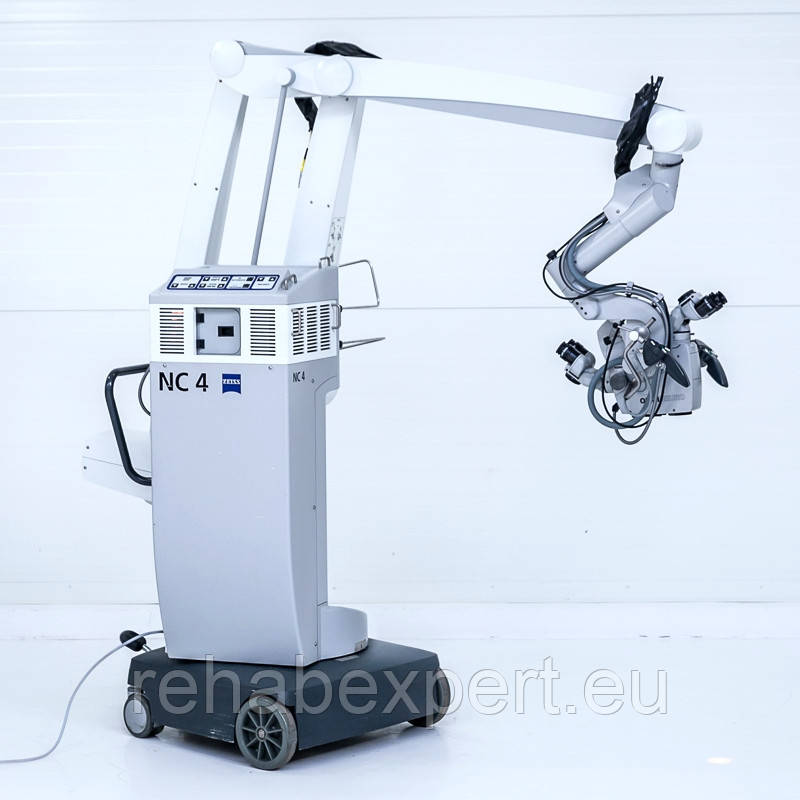

Б/У нейрохірургічний операційний мікроскоп
Zeiss OPMI з електроприводом на штативі NC4:

- OPMI Нейрооптика
- Варіоскоп Zeiss (об'єктив зі змінною фокусною відстанню) 200-420 мм
- Система AutoFocus: регулювання робочої відстані за допомогою лазерного далекоміра
- Ергономічні ручки на голівці мікроскопа
  з функцією електромагнітного розгарування.
- 2 допоміжні глядачі, навпроти або поруч із оператором
  (одночасно можна використовувати тільки один вид)
- Відеодоріжка MediLive Tri Eye, 3CCD PAL, роздільна здатність HD: 1024 x 768
- Джерело світла Zeiss Superlux 301, подвійний галоген і ксенон
- Рух головки та кронштейнів мікроскопа за допомогою електромагнітних гальм.
- Плавне регулювання збільшення (zoom) і фокусування
  (focus) за допомогою важіль на головці мікроскопа
- Плавне регулювання інтенсивності світла
- Загальне збільшення мікроскопа: 200 мм: 3,4x - 20,4x 420 мм: 1,62x - 9,71x
- Збільшення окулярів лікаря: 10x
- Збільшення окулярів асистента: 10x
- Тип лікаря та асистента навпроти з можливістю регулювання кута нахилу: від 0 до 180 градусів
- Бічна допомога регулюється за допомогою шарнірної труби
- Висота мікроскопа: хв: 192 - 241 см
- Відстань від об'єктива до землі: 60 - 158 см
- Об'єктивна відстань від колони: макс. 160 см
- Основа: 85 см х 75 см
- Вага 285 кг

Монітор не входить до комплекту, його можна до обладнання.

Б/У Мікроскоп має ознаки використання, повністю функціональний.
Технічний стан помітний на фото.

Має Технічний паспорт, дійсний упродовж 12 місяців.
Гарантія 3 місяці.

Зверніть увагу, що вищевказані параметри
можливі за найменшої фокусної відстані
(Відстань від робочого поля до об'єктива).

Що вища фокусна відстань, величина збільшення зменшується.
Оригінально мікроскоп OPMI Neuro постачається з окулярами 10х.
Якщо лікар часто працює на великій фокусній відстані та є
бажання мати велике збільшення, тоді варто звернути увагу
на окуляри зі збільшенням 12.5x.

Операційний мікроскоп із підлоговим пересувним
штативом для нейро та спіральної хірургії.

Переваги:

- Удосконалені основні компоненти
- Інтегрований підвісний дисплей
- Автоцентрування.
- Мундштучний перемикач
- Додатковий ножний пульт
- Можливість архівувати зображення для презентацій,
  клінічних досліджень та історій хвороби.

Стандарт досконалості.
Carl Zeiss OPMI Neuro/NC4.

Система OPMI Neuro/NC 4: продовження традицій

Не менше можна сказати й про останній розроблення компанії Carl Zeiss
системі OPMI Neuro/NC, яка є дивовижною
продовження традиції технологічного розвитку засобів для мікрохірургії.

Інженери та розробники компанії Carl Zeiss ретельно
ознайомили кожну грань систем, що передували появі NC.

Крім удосконалення основних компонентів (оптики, зручності
переміщення тощо) до системи були додані нові компоненти
Наприклад, інтегрований підвісний дисплей і автофокусування.

Це гарантує оптимальну підтримку нових методів
зокрема мікрохірургії з керуванням за зображенням.

Нейрохірурги світу підтвердили видатні якості системи OPMI Neuro/NC,
об'єднавши її найбільш успішною нейрохірургічною системою в історії
компанії Carl Zeiss і швидко вибравши її якнайвідповідніший
для інтеграції з будь-якою з основних платформ із керуванням за зображенням.

(ліворуч) Освітлювач Superlux 301 зі 300-ватною ксенонова лампою яскраво
освітлює операційне поле з якістю, що не поступається денному світлу.

У разі відмови основної лампи відбувається негайне
перемикання на резервну галогенову лампу.
Зміна модуля ксенонової лампи займає лічені секунди
 і не вимагає інструментів або спеціальних навичок.

Оптика Carl Zeiss: зображення — це головне.

Відмітною рисою операційних мікроскопів
компанії Carl Zeiss завжди була легендарна оптика.

Саме завдяки використанню новітніх оптичних
розробок компанія Carl Zeiss стала лідером
у виробництві обладнання для мікрохірургії.

Для інженерів компанії Carl Zeiss мікроскоп OPMI Neuro став новою
майданчиком для реалізації найсучасніших розроблень в галузі оптики.

Тепер у всій оптичній системі використовується апохроматичне
покриття, що гарантує чудове передавання кольору без спотворень.

Чіткість, контрастність і чудова візуалізація
зображень змусить хірургів просто онімати від захоплення.

Потужна глибина різкості забезпечується завдяки повністю
переробленої конструкції системи збільшення мікроскопа OPMI Neuro.

Можливість спостереження всього операційного поля з фокусуванням
по всій висоті навіть за середнього збільшення дає масу переваг.

Зниження навантаження на очі, менш частота зміна фокусування
і чіткість зображень під час документування — всі
це неабияк підвищує якість роботи хірургів.

(ліворуч) Освітлювач Superlux 301 зі 300 сот ватною ксеноновою лампою яскраво
освітлює операційне поле з якістю, що не поступається денному світлу.

У разі відмови основної лампи відбувається негайне
перемикання на резервну галогенову лампу.

Зміна модуля ксенонової лампи займає лічені секунди
і не вимагає інструментів або спеціальних навичок.

Якщо ж потреба змінити фокусування все ж виникає,
унікальна система авто фокусування, розроблена компанією
Carl Zeiss дає змогу в будь-якій ситуації отримати ідеальне зображення.

Після фокусування зображення залишається чітким
незалежно від параметрів масштабування.

Крім того, нова система масштабування мікроскопа
Carl Zeiss OPMI Neuro передає таку кількість світла, що деякі
хірурги почали проводити операції без увімкнення системи освітлення.

Високий коефіцієнт передавання світла має певні
перевагами та для пацієнтів: менший рівень освітлення
призводить до скорочення кількості енергії, що відкладається в тканинах.

Система освітлення забезпечує не тільки достатню
інтенсивність, але й оптимальне передавання світла.
Для того, щоб освітити тільки потрібну зону, можна використовувати
режим світлового конуса, що підтримується системою точкового освітлення.

Крім того, унікальна система подвійного освітлення зменшує кількість
тіней у глибоких порожнинах під час артроскопічних операцій.

Черговий крок до підвищення ефективності та зручності.

Зручність застосування завдяки точній оптиці й ергономіці
Оптична підсистема, що забезпечує створення чудових зображень,
і чудове освітлення — це лише частина системи для мікроскопії.

Щоб мікроскоп природним способом вписатися в обставу
операційній, йому необхідний «пасивний партнер», найбільш точно,
ергономічно й ефективно доповнює кожен рух хірурга.

Саме це поєднання послугувало основою для створення підлогового штатива NC.

У цій розробці використана вдосконалена версія знаменитої
противагової технології Contraves, яка дає змогу підвісний
системі переміщатися в повітрі так, ніби вона взагалі нічого не важить.

Тепер система врівноважена за допомогою пружин, що не тільки неабияк
зменшує масу підлогового штатива, але й відчутно знижує інерцію.

Це дає змогу легко й безперешкодно переміщати підвісну
систему однією рукою або за допомогою мундштувального перемикача.

Під час настроювання та транспортування не менш важливі
та ергономічні характеристики системи.

Унікальна основа FlexiTrakTM, яка використовується в підлоговому штативі NC,
дає змогу вільно переміщати мікроскоп з одного приміщення в інше.

Крім того, коли мікроскоп OPMI Neuro розташований поруч
з операційним столом або в операційному полі, цей штатив
забезпечує точне переміщення в будь-якому напрямку.

Балансування системи OPMI Neuro/NC фактично залишилося в минулому.
Усе основне приладдя мікроскопа OPMI Neuro інтегровані
в саму систему, що усуває потребу зміни
конфігурації та корекції балансування між операціями.

Якщо система все-таки потребує корекції балансування,
для цього буде досить 4 простих і швидких дій
без потреби в спеціальних інструментах.

(вище)
Класичний бінокулярний «ластівчин хвіст» компанії
Carl Zeiss дає змогу обертати та нахиляти основний бінокуляр
відповідно до виконуваної процедури, що дає можливість
зберігати зручне положення впродовж усієї операції.

(зверху)
Елегантна форма мікроскопа NC 4 не просто приємна для ока
в гладких завершених поверхнях немає незручних кутів
і матеріали, що не піддаються чищенню.

(праворуч)
Технологія FlexiTrak забезпечує легке та безперешкодне переміщення
між операційними та водночас зберігає можливість швидкого
і гнучкого руху в будь-якому напрямку під час позиціювання
в операційній цю унікальну можливість гідно оцінить будь-який.

Все під контролем.

Під час розроблення елементів керування системою OPMI Neuro/NC
основною метою було зручність роботи.

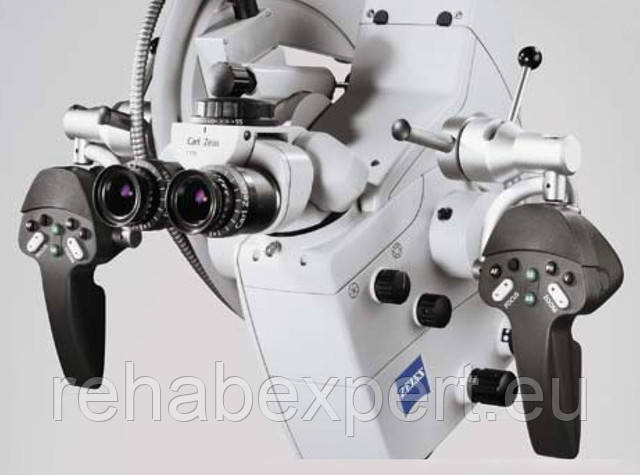

Наприклад, ручки забезпечують доступ до всіх основних функцій,
завдяки чому хірургу не потрібна допомога асистента під час автофокусування,
фотознімання або використання інших засобів документування.

Що не менш важливо, ручки не виходять за нижній рівень
мікроскопа, що неабияк знижує ймовірність зачепити
, їх під час переміщення інструментів в операційне поле.

Регулювання ручок гранично просте.

Для того, щоб змінити положення ручок,
досить послабити та знову затягнути один важіль.

Ручки можна повертати на 180 градусів, завдяки чому
одна з них завжди буде спрямована на кожного з хірургів.

(ліворуч)

Мікроскоп можна повністю повертати навколо своєї осі (360°),
що дає змогу встановлювати штатив NC4 в будь-якому місці, у тому місці
серед і позаду головного хірурга в положенні «над головою».

Адаптація до будь-якого завдання.

Принцип «будівельних блоків» — рішення для будь-якої конфігурації.

Попри те, що більшість стандартних опцій вбудовані в мікроскоп
OPMI Neuro, перевірений часом принцип «будівельних блоків»
компанії Carl Zeiss забезпечує адаптацію до спеціалізованих
операціям і методам, необхідним для конкретної галузі застосування.

(ліворуч)
Висота штатива NC4 і його можливості переміщення дають змогу
встановлювати систему в будь-якому положенні щодо хірурга,
що дуже важливо в сучасних операційних, де може
розміщена велика кількість обладнання та персоналу.

(зверху праворуч)
Поворот обох бінокулярів під час виконання процедур, під час яких
хірург перебуває навпроти асистента, дає можливість зберігати
зручне положення навіть тоді, коли мікроскоп розташовується під кутом.

(праворуч)
Щоб хірурги різного зросту могли зберігати зручне положення
під час операції, задній бінокуляр можна перевернути.

(праворуч)
Завдяки великому діапазону переміщення й нахилу підвісної системи
мікроскопа OPMI Neuro легко використовувати під час операції в зоні
задньої черепної ямки (у положенні сидячи) або трансфеноїдальних процедур.

(знизу праворуч)
Щоб зменшити загальну висоту конструкції ще на 50 мм, можна
замінити нахиляний бінокуляр на прямий бінокулярний тубус.

(зверху)
Здебільшого під час краніотомії зручніше всього встановити
стереотубус для спільного спостереження в одному з бічних
виходів і нахилити мікроскоп на кут від 0 до 45 градусів.

Воістину універсальний мікроскоп

Мікроскоп OPMI Neuro здатний працювати в складі практично
будь-якої конфігурації нейрохірургічної системи — це заява
повністю підтверджують результати ретельного тестування.

Під час виконання операцій, під час яких хірург і асистент
розміщені один навпроти одного з різних боків столу,
стійку NC можна розмістити в зручному положенні позаду
хірурга так, щоб мікроскоп був над головою.

Задній бінокуляр, призначений для асистента, можна
встановлювати на 2 різних рівнях висоти, що дає змогу
одночасно працювати як 2м хірургам однакового зросту,
так і 2м хірургам, ріст яких неабияк розрізняється.

І основний бінокуляр, і бінокуляр асистента можна
повертати для встановлення в найзручніше положення.

Завдяки чималим можливостям нахилу, мікроскоп
OPMI Neuro легко підготувати й до тих операцій,
під час яких пацієнт перебуває в положенні сидячи.

Система дає змогу працювати на меншій висоті, на відміну від будь-якої
іншої системи, представленої на ринку на сьогодні.

У тих випадках, коли необхідно домогтися абсолютно
мінімальної висоти, стандартний бінокуляр із кутом нахилу
можна замінити на прямий бінокуляр, вигравши на цьому 50 мм.

Під час виконання стандартних процедур краніотомії найкраще
використовувати стерео тубус для спільного спостереження та прямий
або похилий бінокулярний тубус і встановлювати мікроскоп
під кутом від 0 до 5 градусів.

Один мікроскоп для будь-якої платформи
з керуванням за зображенням.

(знизу)
Основні діагностичні дані ідентифікуються на робочій
станції та проєктуються на операційну ділянку за допомогою
неперевершеної системи накладення мікроскопа OPMI Neuro.

• Brain LAB
• CBYON
• Medtronic SNT
• Radionics
• Візуалізаційна технологія
•... та інші

(знизу)

Основні діагностичні дані ідентифікуються на робочій
станції та проєктуються на операційну ділянку за допомогою
неперевершеної системи накладення мікроскопа OPMI Neuro.
(праворуч)
Інтегрована система накладення й готове внутрішнє розведення
гарантують швидке під'єднання IGS ecсистеми без порушення роботи
і плутанини, що виникають під час використання інших мікроскопів.

Повна інтеграція, що забезпечує
максимальну універсальність.

За останні роки в галузі нейрохірургії дедалі частіше стали застосовуватися
методи надходження зображення додаткових даних обстеження
пацієнта в окуляри мікроскопа із застосуванням системи Multivision.

Система OPMI/NC ⁇ вже незабаром після своєї появи була
визнана найвідповіднішою для інтеграції IGS системи.

Основні виробники IGS&системи реалізували у своїх
системах підтримання мікроскопа OPMI Neuro/NC ⁇.

Система OPMI Neuro повсюдно використовується в складі
з IGS) системою, працюючи з нею плечем до плеча.

Вибір системи OPMI Neuro/NC для інтеграції
в IGS – це природний вибір.

Високоточна система автофокусування з лазерним керуванням
дає змогу уникнути неоднозначності під час вибору глибини різкості
і дає змогу вибирати зону з точністю до часток міліметра.

Важливість інтегрованого в окулярах дисплея також неможливо переоцінити.
Завдяки цьому хірург може більше не озиратися на монітор.

Зверніть увагу на безліч функцій для IGS-систем,
, які може запропонувати тільки компанія Carl Zeiss.

Високоточна система автофокусування з лазерним керуванням дає змогу
уникнути неоднозначності під час вибору глибини різкості та дає можливість
вибирати зону цікавості з точністю до часток міліметра.

Важливість інтегрованого підвісного дисплея також неможливо переоцінити.

Цей дисплей дає змогу зображати основні
анатомічні відомості, що надходять з IGSecтеми.

Завдяки цьому хірург може більше не озиратися
на монітор IGS-станції для того, щоб визначити
положення щодо основної операційної ділянки.

Компанія Carl Zeiss: Ваш партнер у нейрохірургічній операційній.

Приладдя, що підвищує якість роботи.

Прагнучи створення закінчених рішень для мікрохірургії, компанія
Carl Zeiss пропонує основне приладдя, яке можна ввімкнути
до складу системи OPMI Neuro/NC, пристосувавши її до своїх методівроботи.

Наприклад, замість ручок для переміщення системи
OPMI Neuro/NC можна використовувати мундштучний перемикач.

Завдяки цьому мікроскоп можна легко переміщати,
навіть не прибираючи рук з операційного поля.

Додатковий багатофункціональний ножний пульт дає змогу
керувати всіма функціями мікроскопа (наприклад, масштабуванням,
фокусуванням і авто фокусуванням) за допомогою однієї ноги.

Під час використання обох цих речей керувати системою
можна взагалі без допомоги рук, що відповідає вихідний
концепції технології вільної підвіски Contraves.

Засоби документування дають можливість архівувати зображення
для презентацій, клінічних досліджень та історій хвороби.

Завдяки широкому вибору моніторів можна з максимальною
ефективністю використовувати чудові зображення,
отримані за допомогою вбудованої камерою MediLive CCD Trio.

За допомогою спеціальних адаптерів до бічних виходів
мікроскопа OPMI Neuro можна приєднувати цифрову фотокамеру.

Важливим чинником під час використання
мікроскопа в операційній стерильності.

Для забезпечення стерильності компанія Carl Zeiss пропонує чохли для мікроскопа.

Ці чохли, розроблені спеціально для системи OPMI Neuro/NC,
легко надягаються й ідеально підходять до форми системи.

Технічні характеристики Мікроскоп

Carl Zeiss OPMI NC4 Neuro Surgical Microscope

Система збільшення
Моторизована система збільшення, коефіцієнт 1: 6.
Регулювання за допомогою ручок або блока педалей.
Система фокусування
Внутрішня моторизована, з плавним регулюванням.
Регулювання за допомогою ручок або блока педалей.
Автоматичне регулювання робочої відстані
з лазерною системою автофокусування.
Діапазон робочої відстані 200-20 мм
Основний бінокулярний тубус
З можливістю нахилу на 0-180°, з окулярами 10х/21B.
Підлоговий штатив NC4
Напруга мережі живлення 115/220 В ±10%
Частота мережі живлення 50-60 Гц
Споживана потужність 1000 ВА
Захист мережі живлення
Автоматичний вимикач

Маса приблизно 285 кг (разом з мікроскопом OPMI)
Відповідність стандартам DIN EN ISO 9001, EN ⁇ 6001, ISO 1 ⁇ 85
Освітлювач Superlux 301

Основне джерело світла
⁇ 00ватна ксенонова лампа з колірною температурою
денного світла; передавання світла по волоконнопровідному світловоду.

Спалах
Синхронізована з камерою спалах, що вмикається
за допомогою ручок; інтервал повторення 2 секунди.
Резервне джерело світла
Галогенова лампа 12 В, 100 Вт.
